Высокодетализированный монолитный гидравлический блок для систем управления вектором тяги ракет, с комплексными внутренними каналами и интегрированными компонентами.
Загрузка модели...
Preview можно скачать бесплатно. Full quality доступно после регистрации за 1 кредит.
Preview бесплатно. Full quality требует регистрации и 1 кредит.
Монолитный гидравлический блок

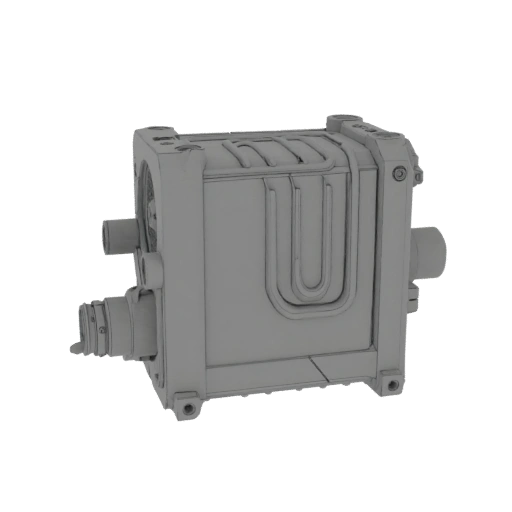

3D модель монолитного гидравлического блока с несколькими портами и ребрами охлаждения, представленная на белом фоне.
Детали модели
- Подкатегория Промышленные детали
- Доступ Бесплатное скачивание
Сценарии использования
Описание
Overview and production context
Эта 3D модель представляет собой монолитный гидравлический блок, разработанный для передовых систем управления вектором тяги (TVC) ракет. Конструкция подчеркивает прочность, цельнолитое исполнение со скругленными углами и фасками для повышения долговечности и гидродинамики. Он включает несколько впускных/выпускных портов, сложные внутренние изогнутые каналы, формирующие мостовую схему, и интегрированные элементы, такие как сетчатый фильтр, лабиринт для гашения пульсаций, карманы для соленоидных клапанов и посадочные места для датчиков. На стороне высокого давления присутствуют внешние ребра охлаждения, а все соединения имеют галтели для структурной целостности. Эта модель идеально подходит для приложений, требующих точного управления потоками в сложных условиях.
Как использовать модель
Use cases, fit and pre-production checks
Этот монолитный гидравлический блок оптимизирован для 3D-печати, имеет водонепроницаемую сетку без самопересечений, подходящую для печати с высоким разрешением. Его можно масштабировать до различных размеров, хотя печать в предполагаемых размерах (240x280 мм) наилучшим образом продемонстрирует сложные внутренние детали. Рассмотрите использование материалов, таких как PEKK или ULTEM, для функциональных прототипов или конечных деталей, требующих высокой прочности и термостойкости. Для разработки игр или приложений AR/VR эта модель может служить реалистичным объектом в аэрокосмических симуляциях, промышленных условиях или научно-фантастических окружениях. Его детализированная геометрия и функциональный дизайн делают его ценным активом для визуализации и образовательных целей, позволяя пользователям исследовать сложные гидравлические системы.
FAQ
Answers for this exact model page
Каковы ключевые функциональные особенности этой модели гидравлического блока?
Модель имеет интегрированные впускные/выпускные порты, внутренние изогнутые каналы для мостовой схемы, сетчатый фильтр, лабиринт для гашения пульсаций, карманы для соленоидных клапанов, посадочные места для датчиков и внешние ребра охлаждения, все спроектировано для монолитной конструкции.
Каков рекомендуемый масштаб и материал для 3D-печати этого блока?
Модель предназначена для 3D-печати и может быть масштабирована. Для функциональных деталей рассмотрите высокопроизводительные материалы, такие как PEKK или ULTEM. Печать в исходных размерах (240x280 мм) наилучшим образом отобразит детализированные внутренние и внешние элементы.
Как эта модель гидравлического блока может быть использована в разработке игр или симуляциях?
Эта модель идеально подходит в качестве детализированного объекта для аэрокосмических симуляций, научно-фантастических окружений или промышленных условий. Ее реалистичная геометрия и функциональный дизайн повышают погружение и визуальную точность в игровых движках и приложениях VR/AR.
