Как преобразовать PDF-чертёж в CAD-модель

PDF создан для обмена и просмотра, а не для сохранения полноценной CAD-модели. Даже если он получен из DWG, при экспорте часть структуры и точности теряется. Поэтому преобразование — это восстановление, а не простое переименование файла.

Определите тип PDF

Увеличьте чертёж. Если линии остаются идеально резкими и выделяются отдельно, PDF, вероятно, векторный. Если видны пиксели и весь лист ведёт себя как изображение, это скан.

Векторный файл импортируют в AutoCAD, BricsCAD, FreeCAD или редактор DXF. Скан используют как подложку и калибруют по известному размеру.

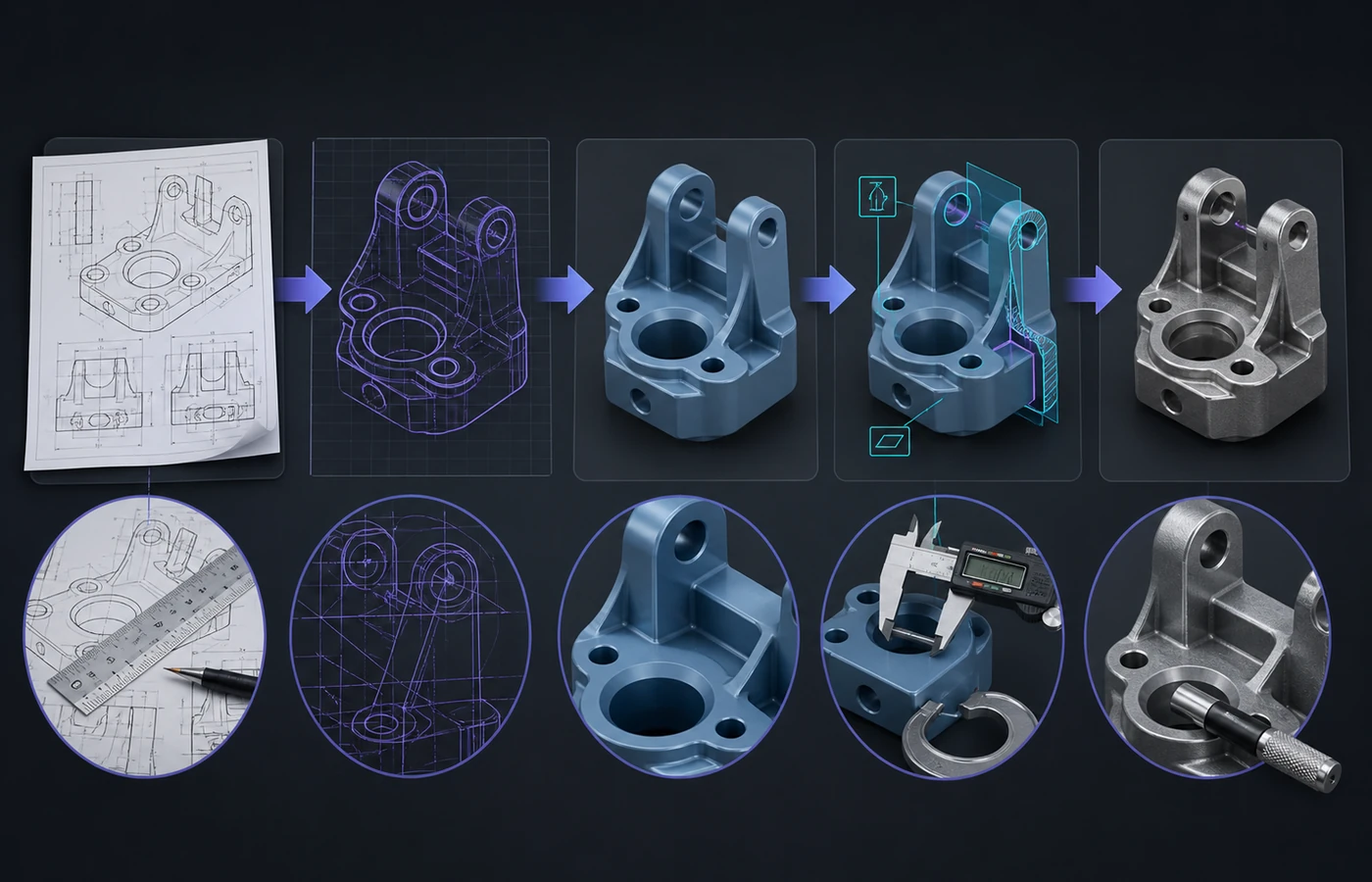

Рабочий процесс для векторного чертежа

• Импортируйте нужную страницу.
• Выберите слои, линии и текст.
• Удалите рамку, штамп и повторяющиеся сегменты.
• Объедините коллинеарные линии и замкните контуры.
• Проверьте масштаб по двум-трём размерам.
• Перенесите контур в эскиз.
• Добавьте ограничения и размеры.
• Выполните выдавливание, вращение или другие операции.
• Сохраните STEP и только затем экспортируйте STL для печати.

Рабочий процесс для скана

Исправьте перспективу и поворот листа, увеличьте контраст, затем используйте векторизацию как черновик. Автоматические линии почти всегда требуют очистки: окружности превращаются в полилинии, текст — в шум, а тонкие штрихи разрываются.

Ключевые размеры вводите вручную. Если на чертеже нет масштаба или контрольного размера, точную модель восстановить нельзя.

Когда помогает AI

AI может распознать надписи, объяснить обозначения, перечислить элементы и создать первый CAD-вариант по изображению. Но он не должен молча угадывать критические размеры. В запросе укажите, какие значения подтверждены, а какие являются допущениями.

PDF и SVG напрямую в AIPRINTGEN не загружаются: экспортируйте или отрендерите нужную страницу в JPG, PNG, WebP или GIF размером не более 12 МБ. В экспериментальной CAD-вкладке изображение помогает считать форму и расположение элементов, а точные размеры предлагается указывать текстом или полями X/Y/Z.

Пример: фланец из старого паспорта

Есть PDF со сканом круглого фланца. Известны наружный диаметр, толщина и межосевое расстояние отверстий. Изображение выравнивают, окружности используют только как ориентир, а размеры задают заново в параметрическом эскизе. После построения сверяют отверстия, сохраняют STEP и печатают калибровочный шаблон толщиной 1–2 мм для проверки посадки.

Ошибки и ограничения

Не доверяйте масштабу страницы «A4» без проверки: PDF мог быть распечатан или отсканирован с подгонкой. Импортированный текст и штриховые шрифты могут стать набором линий. Юридически убедитесь, что у вас есть право использовать чертёж и изготавливать деталь.

Частые вопросы

Итог

Преобразование PDF в CAD — это контролируемое восстановление геометрии. Чем лучше исходный вектор и больше известных размеров, тем меньше ручной работы и риск ошибки.
